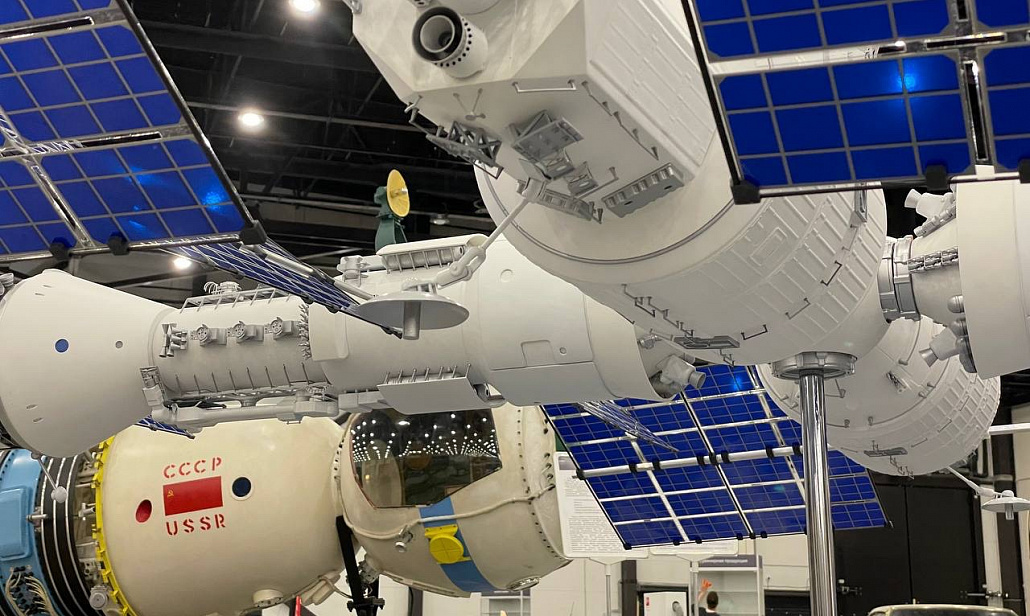

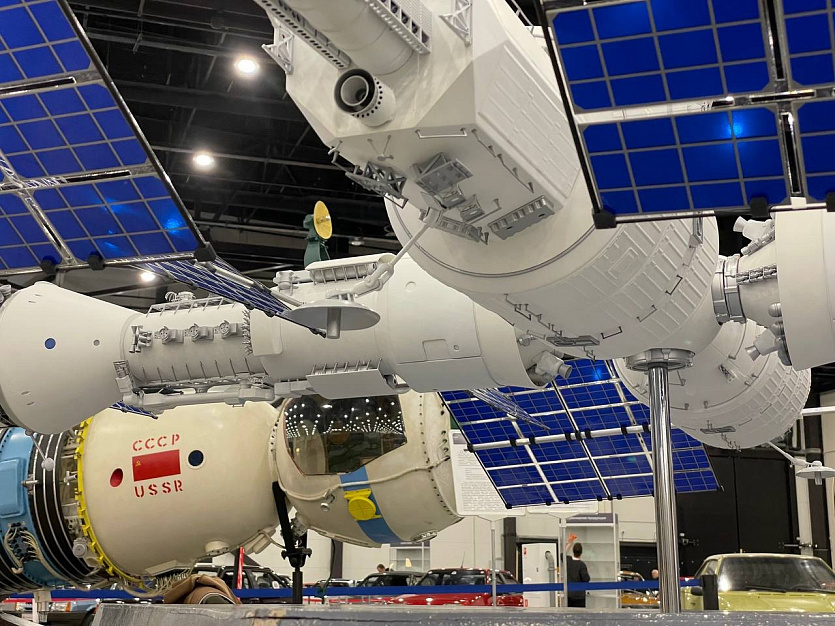

Для Государственного космического научно-производственного центра имени М.В. Хруничева мы изготовили макет Российской орбитальной станции.
Основная сложность проекта была в очень ограниченном количестве исходной информации для проектирования. А дальше задача стала звучать уже как инженерный вызов: сделать макет лёгким, прочным, компактным и полностью разборным — при габаритах в собранном виде 2,7 × 2,7 метра.

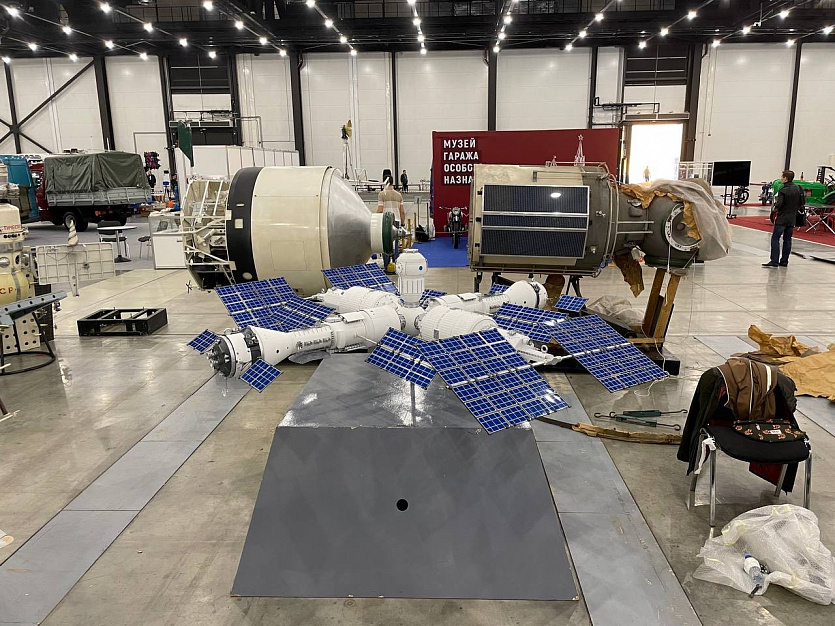

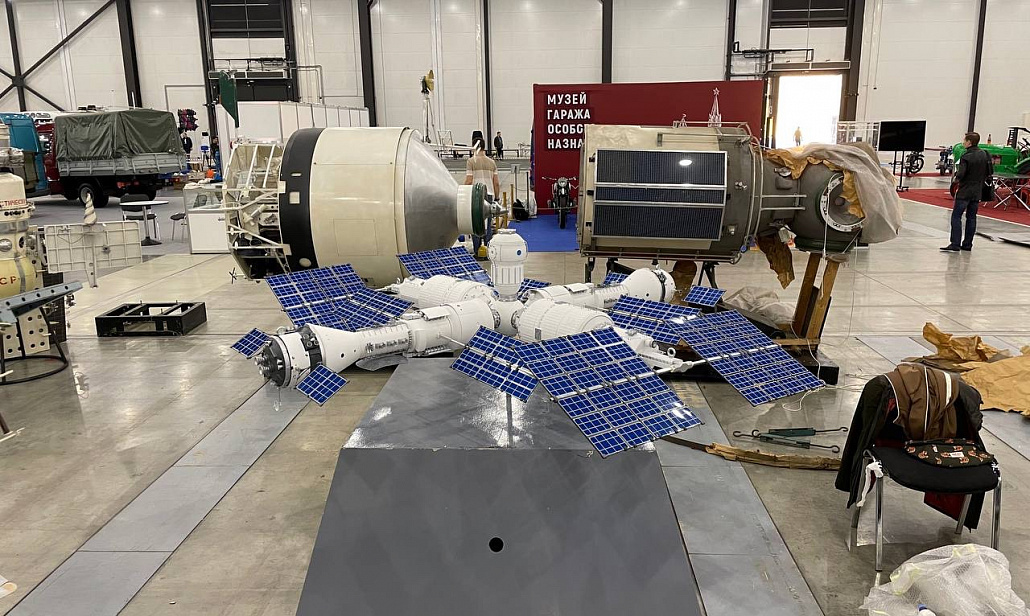

При этом макет должен был устанавливаться на оси на подиуме или в подвесном виде и стать частью передвижной экспозиции музея ИКИ РАН — то есть спокойно переносить транспортировку и постоянные сборки-разборки.
В итоге внутри:

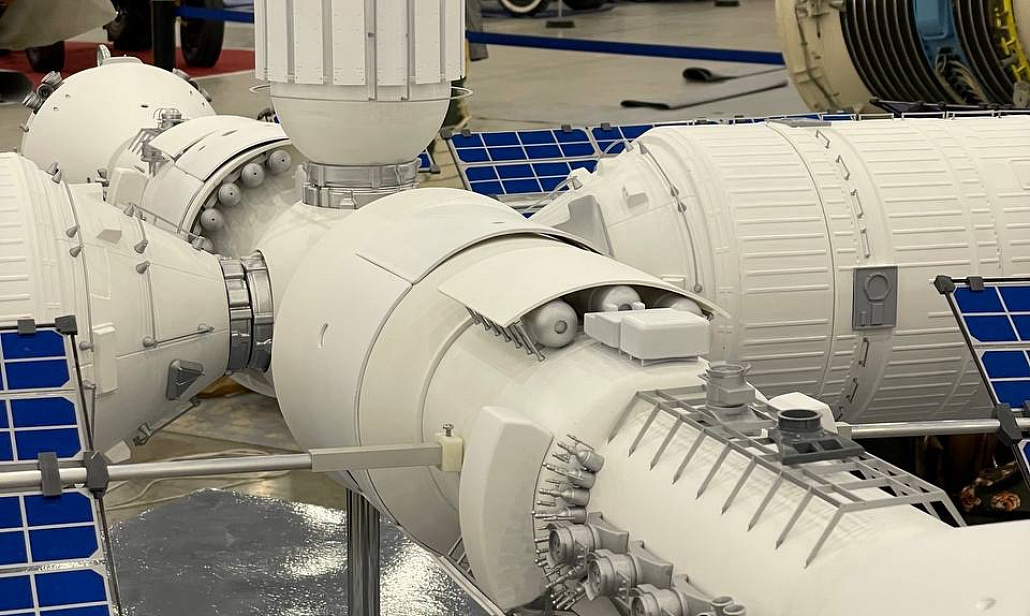

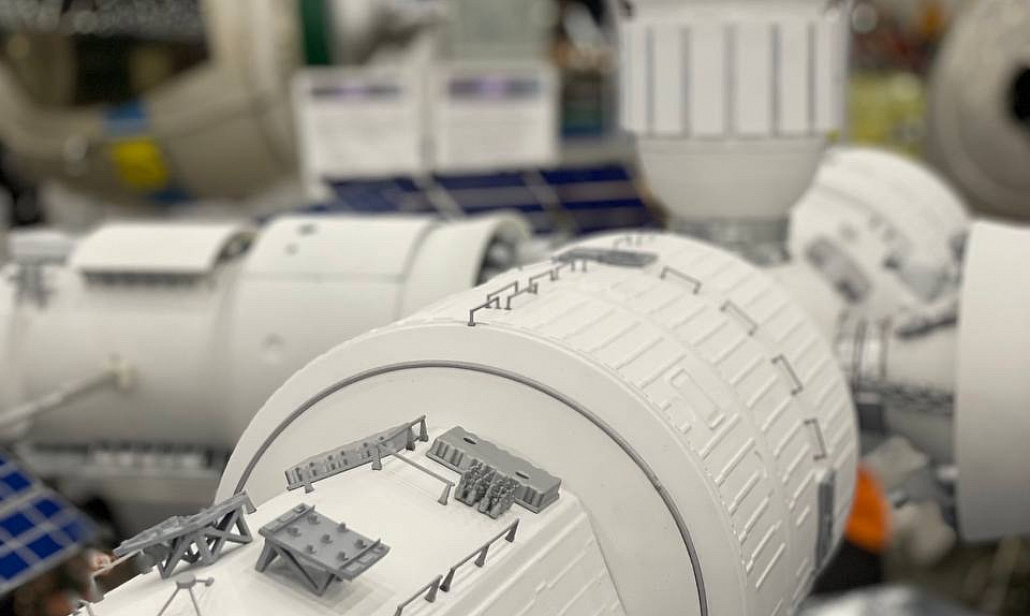

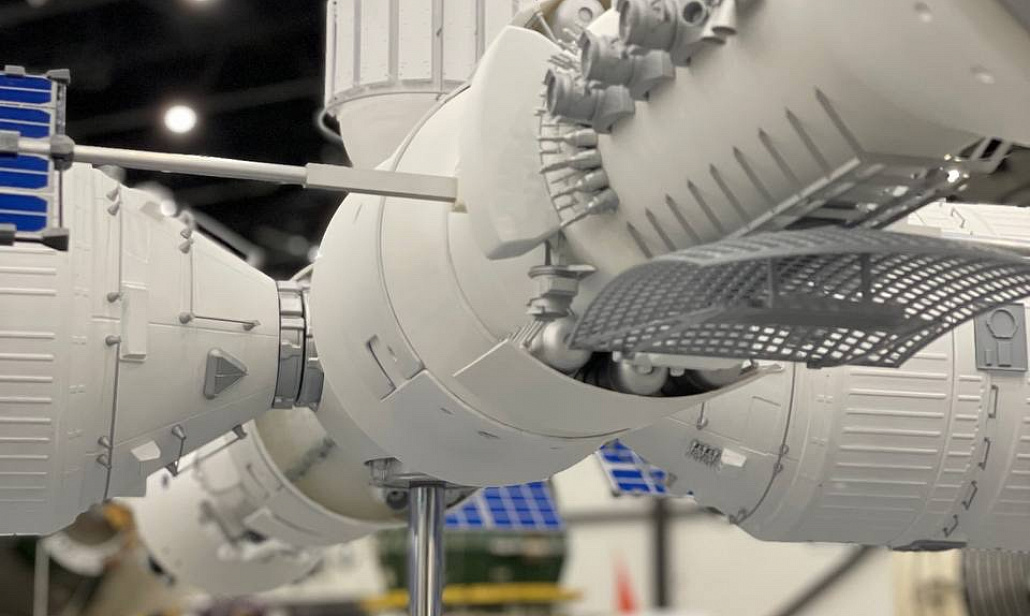

силовая алюминиевая рама-сердечник, каркас из авиационной фанеры, тонкостенная 3D-печатная оболочка, армированная композитом и карбоновая рама для солнечных батарей.
Разборная конструкция на штифтах и винтовых зажимах позволяет уложить весь макет в транспортировочный ящик размером всего 1 × 0,7 × 1,4 м. А сборка и разборка занимают около 15 минут.
«Амадео» — когда макетирование становится настоящей инженерией.
